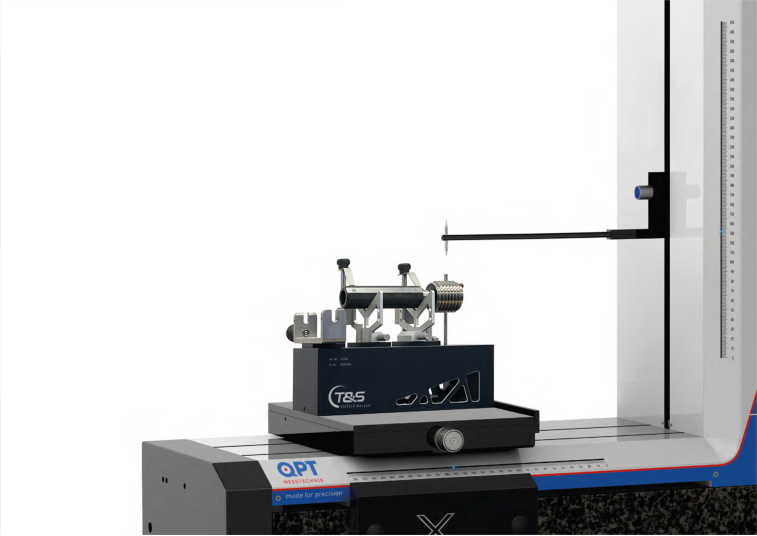

產品特性：
內置專業的各類螺紋評定標準，滿足國際及國內用戶需求·無需復雜的測針校準過程，極大提高效率

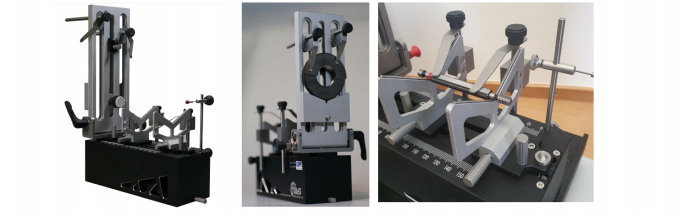

無需復雜的裝卡，簡易的操作流程 全程絕對測量，提高測量效率 ·靈活的機身設計滿足螺紋規和螺紋產品的兼顧測量
0.1-3mm/s可調的測量速度，提高測量效率
可檢測單頭和多頭螺紋的參數
Windows操作系統
穩健的機械本體
高品質花崗巖導軌，無需氣源支持，減少維護成本
電動可調工作臺自動尋找拐點 ·電機控制測量軸
恒定動態速度控制(不論輪廓傾斜與否，數據點之間的距離保持不變)
非接觸增量光柵技術，使得溫度對測量本體的影響可以忽略。
即使更換計算機，數據記錄和控制也可以通過標準接口，來,保證未來的使用和獨立性
獨特的測量臂水平定位，允許在任何時間方便且安全地測量工件
與Win10/64和Win7/64兼容的軟件

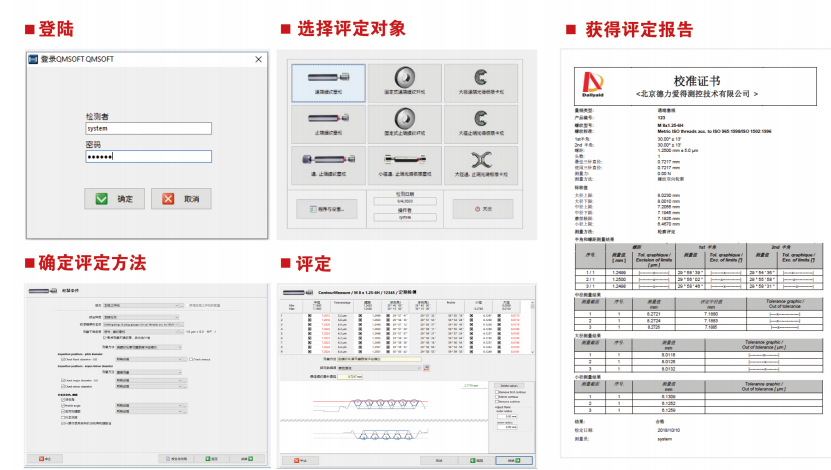

測量結果和報告可以導出：TXT,BMP,JPG,DXF,pdf,Q-DAS(可選)等格式

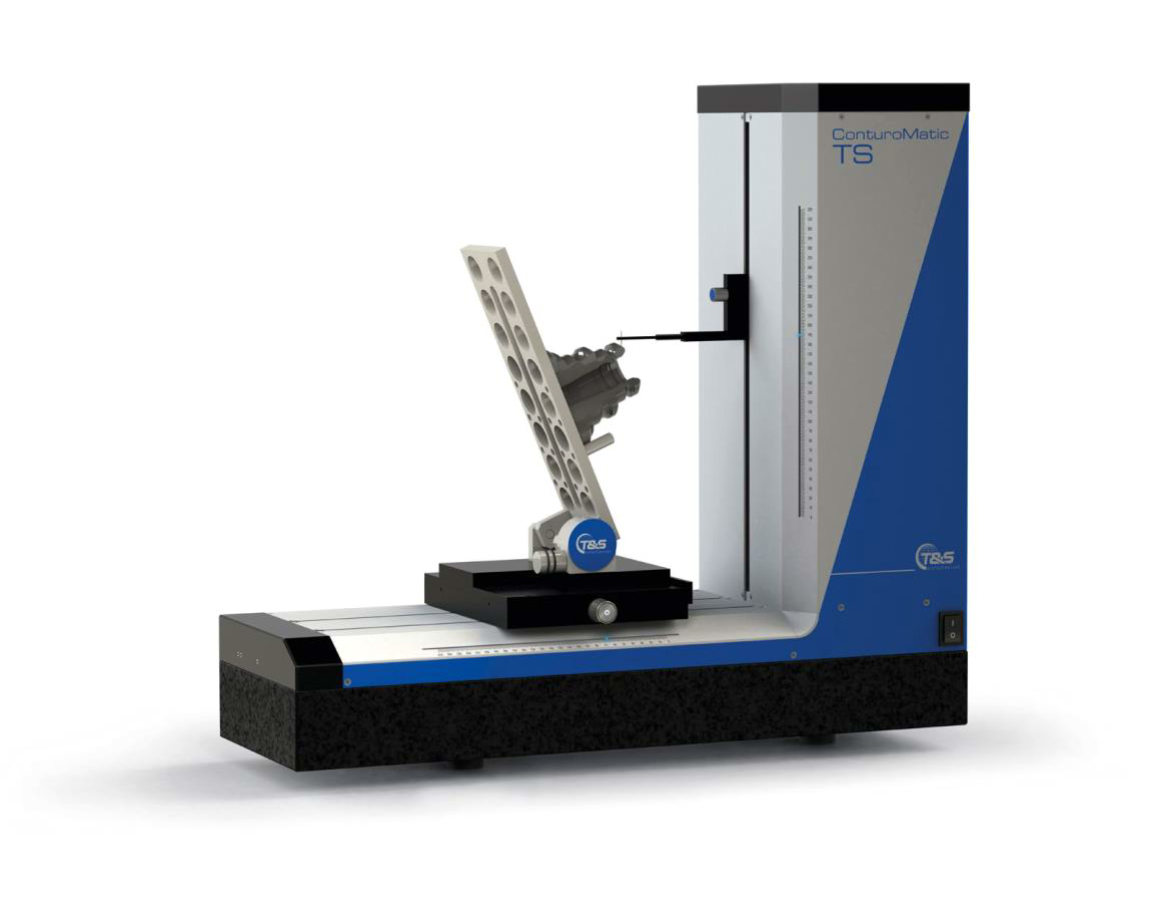

機型 | CV-120 | CV-300 | TS/GS | TS-X(HD)/GM-X | TS-XL | |
功能參數 | ||||||
X軸量程 | 120 mm | 300 mm | 300 mm | 350 mm | 360 mm | |
Z軸量程 | 30 mm | 100 mm | 375 mm | 280 mm | 550 mm | |
測量系統 | 數字 | 數字 | 光柵 | 光柵 | 光柵 | |
輪廓測量 | √ | √ | √ | √ | √ | |
雙向輪廓測量 | - | - | ● | √ | √ | |
X軸向左測量 | - | - | √ | √ | √ | |
X軸掃描 | - | - | - | √ | √ | |
測量速度 | 0.03-1.75 mm/s | 0.1-0.3 mm/s | ||||
速度自動優化 | - | - | √ | √ | √ | |
數據處理 | 數字 | |||||
導軌 | 機械 | 氣浮軸承 | ||||
分辨率 | 0.01 μm | 0.01 μm | 0.001 μm | 0.001 μm | 0.001 μm | |
工作臺承重 | 30 Kg | 75 Kg | 35 Kg | 25 Kg(50 Kg HD) | 50/100 Kg | |
數據導出 | ● | ● | ● | ● | ● | |
電動Y工作臺 | - | - | ● | ● | ● | |
圓柱螺紋評價 | - | - | ● | ● | ● | |
圓錐螺紋評價 | - | - | ● | ● | ● | |
X軸誤差(μm) | ±(1.2+2Lx/25) | ±(1.0+Lx/25) | ±(0.75+Lx/100) | ±(0.5+Lx/100) | ±(0.5+Lx/100) | |
Z軸誤差(μm) | ±(1.2+2Lz/25) | ±(1.2+Lz/25) | ±(0.75+Lz/100) | ±(0.5+Lz/100) | ±(0.5+Lz/100) | |
輪廓軟件功能 | ||||||
輪廓評價 | √ | √ | √ | √ | √ | |
直徑評價 | - | - | ● | √ | √ | |
數控自動測量 | √ | √ | √ | √ | √ | |
數控自動評價 | √ | √ | √ | √ | √ | |
粗糙度功能 | ||||||
粗糙度 | - | - | ● | √ | √ | |
Dominant Ripple | - | - | ● | ● | ● | |
Robust Gaussian | - | - | ● | ● | ● | |
量程（Z/X） | - | - | 1.0/300 mm | 350/280 mm | 550/360 mm | |
Ra范圍 | - | - | ≥0.1 μm | ≥0.05 μm | ≥0.1 μm | |
Rz范圍 | - | - | ≥1.0 μm | ≥0.5 μm | ≥0.8 μm | |
準確性 | - | - | 5% MW | 5% MW | 5% MW | |
測速 | - | - | 0.1 mm/s | 0.1-0.5 mm/s | ||
測力 | - | - | 7.5 mN | |||
備注 | √標配，●選配，-沒有 | |||||
NW：標準值 | MW：測量值 | |||||
